Oferecido como unidade portátil, compacta e versátil
para INSUFLAMENTO e EXAUSTÃO DE
AR, com grande volume de ar e baixo nível
de ruído, vem montado e equipado pronto para uso,
na eliminação / diminuição dos riscos
de acidentes - atendendo plenamente aos rigores das Normas
ABNT 14.787 e NR 33.
Detalhes técnicos que fazem a diferença:

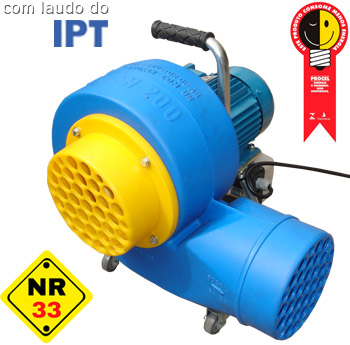

Ventilador de execução leve, todo
fabricado com carcaça em polietileno rotomoldado,
vem equipado com rotor tipo Sirocco para maior eficiência,

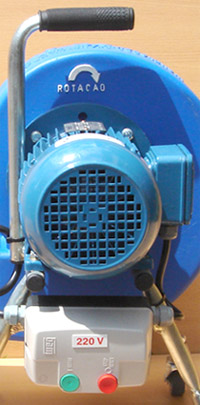

sendo acionado por motor elétrico especial IP55 através
de chave elétrica de partida direta incorporada com botão
liga/desliga (modelo PDW "WEG") dotada de contator e relé
de sobrecarga em caixa termoplástica para comando e proteção
do motor elétrico, aumentando a sua vida útil.
Desenvolvido para suprir às necessidades de segurança
do trabalho de diversas atividades produtivas, manutenção
e áreas em operações industriais para exaustão
e insuflamento de ar com alto desempenho para: |
|
|
| Exaustão de fumaça
de solda em campo e de gases diversos, trabalhos em tanques,
reservatórios, silos, etc. |
Utilização
em brigadas de incêndio na eliminação
de fumaças perigosas e gases tóxicos, resfriamento
do ambiente e ventilação. |
Insuflamento e exaustão
de ar em * galerias e trabalhos em locais /** espaços
confinados com baixa concentração de oxigênio.
|
|
|
Saiba mais:
Segurança
do Trabalho
Intoxicação
ABNT
IPT |
|
* Segurança e Saúde nos Trabalhos
em Espaços Confinados - Norma Regulamentadora Nº
33 [NR 33]:
 **
Espaço Confinado é qualquer área
ou ambiente não projetado para ocupação humana
contínua, que possua meios limitados de entrada e saída,
cuja ventilação existente é insuficiente para
remover contaminantes ou onde possa existir a deficiência
ou enriquecimento de oxigênio. |
|
Download [PDF]:
- NR 33 |
|
Conforme as Normas NBR
9.884 o grau de proteção do Motor elétrico
utilizado é IP55, motor fechado, com
proteção completa contra toques, contra acúmulo
de poeiras nocivas e protegido contra jatos de água
em todas as direções; o equipamento está
dotado com cabo elétrico flexível PP - Norma
NBR 13.249 e com condutor de proteção
(fio terra), estando aterrado ao motor, chave de partida e
Plug de conexão blindado
IP 44 e 16A, tipo Newkon (com pólo
terra), NBR 5.410/1.997.
TECH-200:
Produto que oferece praticidade / funcionalidade, fácil
manutenção / economia e baixo custo de aquisição.
O Tech-200 vem completo, com acessórios
exclusivos e especiais para facilitar o uso e trabalhos diversos:
|
 |
- Captor especial de alumínio
com alça e magnético
para superfícies metálicas;
- Mangueiras especiais de 200 e 150 mm (nominal) em tecido
coberto com PVC auto estingüível
(não propaga o fogo) reforçada com espirais
de aço, suporta temperatura de trabalho entre -20º
a 100º C (125º C intermitente);
- Adaptador para o ventilador e reduções para
as conexões das mangueiras.
- Bocal de conexão "Slip-Fast"
(patenteado), construído em alumínio repuxado
com manípulo de travas para a fixação
das mangueiras sem necessidade de ferramentas
e em poucos segundos. |
 |
|
|
Tech 200:
Destinado aos Departamentos de
-
Segurança do Trabalho;
- Bombeiros;
- Manutenções Industriais;
- Obras diversas, etc..
|
A TECHNOFAN dispõe
o modelo TECH 200 à
Prova
de Explosão
e com
Motor Pneumático
e / ou outros tamanhos e aplicações sob
consulta. |
|

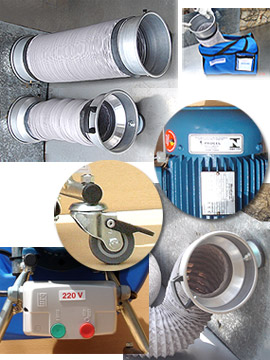

| 1- Galeria de Imagens - Detalhes: |
|
|
| Clique nas imagens pequenas à esquerda
(thumbnails) para visualização ampliada. |
|
|
|
Nossos equipamentos são projetados,
aprimorados e testados por engenheiros da TECHNOFAN
e 100% aprovados por grandes empresas, nossos Clientes
como a Petrobrás e VW.
Nota:
Esta linha de produtos está disponível em 2 modelos
padrões:
-TECH-200 T trifásico.
-TECH-200 M monofásico. |
|
| EXAUSTOR / INSUFLADOR -
Acessórios. |
|
|
Modelo |
|
TECH-200 |
| a - |
|
Mangueira flexível de
descarga com 5 metros (diâmetro) -
nominal. |
|
200 mm |
| b - |
|
Mangueira flexível
de sucção com 5 metros (diâmetro)
- nominal. |
|
150 mm |
| c - |
|
Alça de transporte
portátil. |
|
sim |
| d - |
|
Jogo de Rodízios ou Amortecedor
de borracha para suporte. |
|
sim |
| e - |
|
Bocal magnético (diâmetro
em milímetros). |
|
200 mm |
| f - |
|
Adaptador para mangueira. |
|
sim |
| g - |
|
Chave de partida direta em caixa
termoplástica "PDW WEG". |
|
sim |
| h - |
|
Extensão de 5 m com Plug
de conexão blindado (+ terra) IP 44 e 16 A tipo Newkon. |
|
sim |
| i - |
|
Bolsa em
construção especial para condicionamento de
Bocal e Mangueira - incluindo bolso com fecho e Manual. |
|
sim |
| j - |
|
Manual para trabalhos
em local e espaço confinado / locais e espaços
confinados. |
|
sim |
|
|
Obs.:
Dispomos de outros acessórios opcionais sob consulta, como
motores especiais, mangueiras, bocais, tripés, etc.
Consulte-nos.
Tech-200:
Em conformidade com a Associação Brasileira de Normas
Técnicas - ABNT. |
|

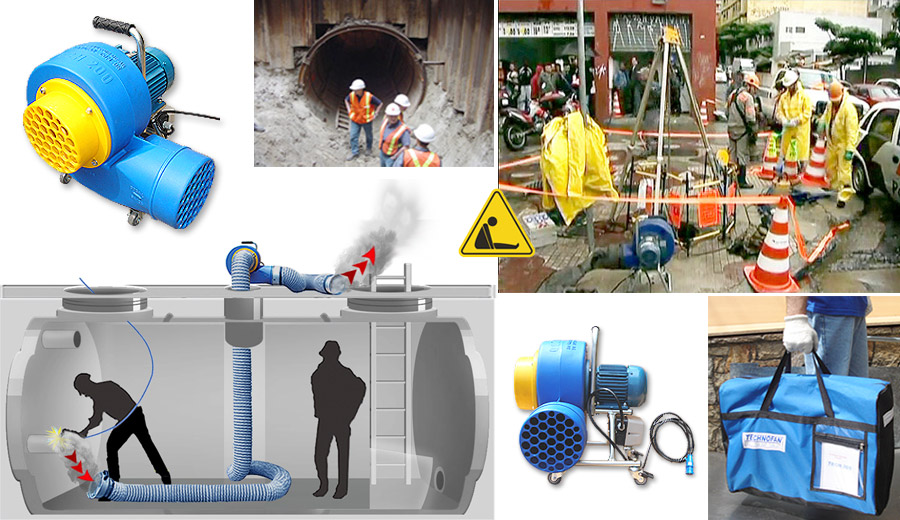

| 2- Galeria de Imagens - Funcionalidade: |
|
|
|
Imagem 1
Trabalho difícil sem exaustão. |
Imagem 2
Trabalho com exaustão TECH-200. |
Imagem 3
Trabalho confinado com TECH-200. |
 |
 |
 |
|
| 3- Galeria de Vídeos: |
|
|
|
Downloads:
- TECH-200.
- TECH-200 pneumático
Programas essenciais:
- Acrobat
Reader;
- WinZip. |
| |
|
|
|
|
|
Aguarde o carregamento
dos Vídeos
(recomendável
visualizar
em banda larga).
- Vídeo 1: 361 Kb.
- Vídeo 2: 931 Kb.
- Vídeo 3: 837 Kb. |
|

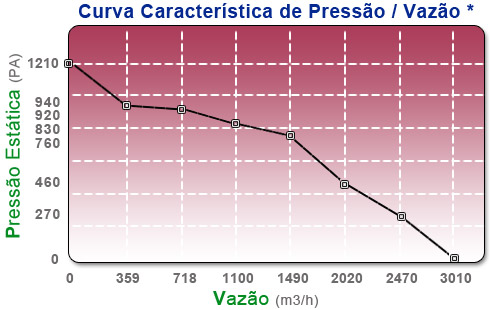

| EXAUSTOR / INSUFLADOR -
Características técnicas |
| Capacidades: |
|
|
TECH-200 |
|
| - Vazão nominal |
|
(máxima)
*** - em vazio ao nível
do mar |
3.010 m3/h |
| - Potência
- 220 V - trifásico |
|
2
pólos/60 Hz - Cv/Kw |
1,50 / 1,1 |
| - Potência
- 220 V - monofásico |
|
2
pólos/60 Hz - Cv/Kw |
1,50 / 1,1 |
| - Peso - trifásico |
|
(sem
acessórios) |
20,0 Kg |
| - Peso - monofásico |
|
(sem
acessórios) |
22,5 Kg |
| - Nível de ruído
- db (A) |
|
Mangueiras
de sucção e descarga acopladas |
75 dB (A) |
|

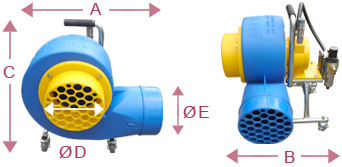

| -A: Largura |
|
|
525 mm |
| -B: Comprimento |
|
510 mm |
| -C: Altura |
|
550 mm |
| -D: Diâmetro
do bocal de aspiração |
|
200 mm |
| -E: Diâmetro
do bocal de descarga |
|
200 mm |
|
***
Obs.: Dados conforme laudo do "IPT" - INSTITUTO
DE PESQUISAS TECNOLÓGICAS DE SÃO PAULO.
|
|
|
|
Obs.:
Produto sujeito a alterações técnicas de aperfeiçoamento
sem aviso prévio.
Rendimento
sujeito a alterações de acordo com o uso, comprimento
de mangueiras e altitude.
Technofan
Projetos |
|
Relatório Técnico
Nº 95 771-205
Centro de Metrologia
de Fluídos - CMF
Laboratório de Vazão.
julho/2007
Certificado pelo
Tech-200
é um produto genuinamente Brasileiro.
 |
|

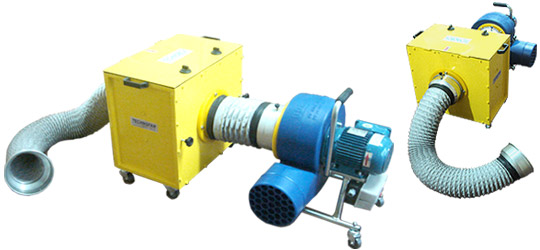

| Utilização com o Technobox (lançamento!): |
|
|
|
Agora, o Tech-200 tem a opção de utilização conjunta
com o novo Technobox
da Technofan.
Acessório
complementar portátil com filtragem eficiente nas operações
de exaustão e/ou insuflamento de ar. |
|
Nota:
Produtos vendidos separadamente. |
Technobox
também é
um produto genuinamente Brasileiro.
|
|
| Porque escolher e comprar o TECH-200: |
|
|
As 13 Principais diferenças
e vantagens em comparação com similares nacionais
/ importados.
| 01- |
Design
inovador e aerodinâmico, 3 anos de
desenvolvimento, produto BRASILEIRO; |
| 02- |
Carcaça especial
construída em polietileno rotomoldado,
com aditivos anti-estático e proteção
ultra-violeta, resistente à impactos, não amassa
e não enferruja; |
| 03- |
Maior volume
de ar com as mangueiras conectadas com menor
nível de ruído; |
| 04- |
O TECH-200
já vem pronto para o uso, é o único com
chave elétrica de partida com relê térmico,
mais segurança e proteção para o motor
e o trabalhador; |
| 05- |
Bocais de conexão
especiais patenteados, construído em alumínio
com bordas arredondadas, mais segurança, conexão
da mangueira ao ventilador em poucos segundos, dispensa o
uso de ferramentas ou abraçadeiras como nos similares
do mercado; |
| 06- |
Maiores diâmetros
das mangueiras 150 mm e 200 mm
(nominal), gerando + praticidade, +
volume de ar com menor velocidade; |
| 07- |
Proteção
absoluta contra toques nas partes móveis do
rotor, no bocal de descarga azul e aspirante amarelo, evitando
que seja exposto o rotor e aspirado de forma acidental peças
e a mão do trabalhador, é de extrema
importância para a segurança, pois equipamentos
similares não possuem; |
| 08- |
Modelos padronizados
e especiais de acordo com a necessidade do cliente; |
| 09- |
Único que acompanha
uma prática bolsa para transporte
dos acessórios na aquisição do Kit; |
| 10- |
Pode ser utilizado
com até 25 metros de mangueira 200
mm.
Consulte os acessórios disponíveis. |
| 11- |
Acompanha também
Manual Técnico, com recomendações
de utilizações, manutenção com
laudos técnicos de seus componentes,
e junto, como cortesia, manual para trabalhos em espaços
confinados / áreas confinadas, conforme recomendações
do Ministério do Trabalho, FUNDACENTRO e Norma
Regulamentadora - NR 33; |
| 12- |
Aprovado, testado
e fornecido em todo o Brasil para grandes empresas
com PETROBRÁS, MENDES JUNIOR, VOLKSWAGEN, HONDA, entre
outras; |
| 13- |
O único Exaustor
/ Insuflador portátil do mercado testado e certificado
pelo IPT - Instituto de Pesquisas
Tecnológicas - SP. |
|
|
|
|
O mercado possui várias
empresas que atendem às necessidades de exaustão portátil,
como a Connect, Allegro, AtSource e Ramfan, contudo,
nosso projeto exclusivo, moderno e abrangente na sua aplicação
coloca a Technofan
como principal fornecedor nacional e agora também
exportando para outros continentes. |
